Seperti yang telah kita ketahui bahwa ada banyak jenis amplifier mulai dari yang 150 watt, 200 watt, 400 watt, 500 watt, 1000 watt, bahkan 2000 watt. Dan masing-masing jenis amplifier tersebut dirakit dari komponen yang berbeda-beda.
Pada kesempatan kali ini belajarelektronika.net akan berbagi sedikit informasi kepada anda semua mengenai cara merakit sebuah amplifier sederhana yang benar agar menghasilkan hasil yang maksimal. Penasaran bagaimana caranya? Simak langsung ulasan terbaru dari belajarelektronika.net berikut ini.
Cara Merakit Power Amplifier
Perlu diketahui bahwa merakit power amplifier sebenarnya tak sesulit yang dibayangkan. Merakit amplifier sangatlah mudah karena saat ini kita tidak perlu membuat semua rancangannya dari nol seperti menggambar skema, sablon PCB, sampai dengan merakit komponen dasar. Saat ini sudah tersedia kit rangkaian ampli yang sudah siap pakai.
Jadi anda tak perlu membuat rangkaian lagi dari awal, alias hanya perlu merakitnya menjadi satu-kesatuan saja. Selain itu biaya yang diperlukan untuk membuat sebuah power amplifier dari awal dibanding dengan membeli kitnya juga tak jauh berbeda. Jadi lebih mudah dan praktis jika kita membeli saja.
Lantas apa saja yang harus dipersiapkan kita kita ingin merakit sebuah power amplifier? Tenang saja, berikut adalah beberapa bahan dan alat yang harus anda siapkan jika ingin merakit amplifier. Sebagai contoh, berikut adalah cara merakit amplifier 200 watt stereo yang cukup sederhana.
Bahan-bahan yang Dibutuhkan
- 1 buah kit tone control
- 1 buah kit power 200 watt bell + headsink
- 1 buah saklar selector input
- 1 buah saklar On/Off
- 1 buah elco 6800uf/50V
- 1 transformator 5 ampere
- 1 buah kiprox atau 4 buah dioda 6 ampere
- 1 buah kipas DC
- 1 buah out speaker
- 1 buah sekering dan colokan AC
- 1 buah box amplifier
- Kabel
- Baut/Skrup
- Dioda Led
- Timah Solder
Alat-alat yang Diperlukan
- Obeng
- Solder
- Tang
- Bor Listrik
- Gunting
- Pinset
- Cutter
- dll.
Setelah semua alat dan bahan untuk membuat power supply siap, langkah selanjutnya adalah mengeksekusinya. Oke, buat anda yang sudah tidak sabar lagi dan ingin langsung merakit semua komponen tersebut, simak baik-baik ulasan lengkap dari belajarelektronika.net berikut ini.

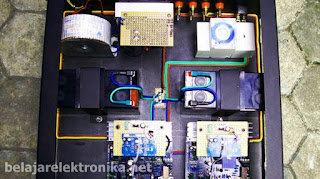

- Pertama-tama atur posisi masing-masing kit di dalam box
- Setelah itu hubungkan kabel AC ke kaki saklar dan transformator 0 - 220V
- Selanjutnya hubungkan juga kedua kaki AC - kiprox dengan kaki transformator 24V
- Hubungkan juga elco 6800uf/50V secara seri. Kaki positif dihubungkan ke kaki positif kiprox, dan kaki negatif ke kaki negatif kiprox
- Hubungkan ground (CT) transformator ke kedua kaki elco lainnya
- Hubungkan tegangan power supply (+) (-) (0) ke kit amplifier
- Hubungkan pin out selector ke pin input tone control
- Hubungkan pin out tone control ke pin input Power 200 Watt
- Hubungkan Pin out Power 200 Watt ke konektor out yang menuju Speaker
- Apabila sudah selesai, baut masing-masing kit box sampai rapih
- Power amplifier siap diuji coba
